AU 22
СЕНСОРНЫЙ УРОВНЕМЕР
LEVEL SENSING ELEMENT
Особенности:
- Чувствительное измерение уровня
- Открытый или закрытый контакт в любом положении
- Длительный срок обслуживания
- Полная герметичность
- Возможность постоянного контроля
- Возможность работы вне зависимости от формы установленного котла
- Коррозионная стойкость

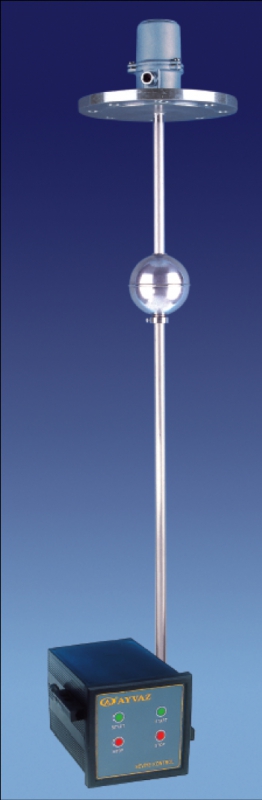

Сенсорный уровнемер OVERCON AU 22 предназначен для определения уровня в любых емкостях, как с давлением, так и без давления. В качестве чувствительного элемента выступает поплавок из нержавеющей стали и установленный во внутрь трубки из нержавеющей стали магнит выполняют механизм язычкового переключателя. Поплавок производящий линейное изменение вдоль трубы от изменения уровня подает сигнал язычковому переключателю с помощью заложенного магнита. Сигнал полученный от отключенного язычкового переключателя передается на панель управления и обрабатывается вращающимся реле. Вращающееся реле в зависимости от желаемой работы воздействует на соленоид двигателя и на задвижку с двигателем и/или данные передаются оператору с помощью светового или звукового сигнала, таким образом желаемый уровень жидкости остается под полным контролем оператора. Функции и контактные точки в панели управления регулируемы, что необходимо указать в заказе. Контактные точки регулировки закрытого и открытого положений должны находиться на расстоянии минимум 30мм друг от друга. Ограничения верхнего и нижнего контактных точек должны быть в 60мм от фланца и дна трубки.
|
РАБОЧИЕ УСЛОВИЯ / OPERATING CONDITIONS |
|
|
Мак. рабочая температура Max. Operating Temperature |
150°С |
|
Мак. рабочее давление Max. Operating Pressure |
16 bar |
|
Напряжение Voltage |
Напряжение сети / Network voltage |
|
Соединение Connection |

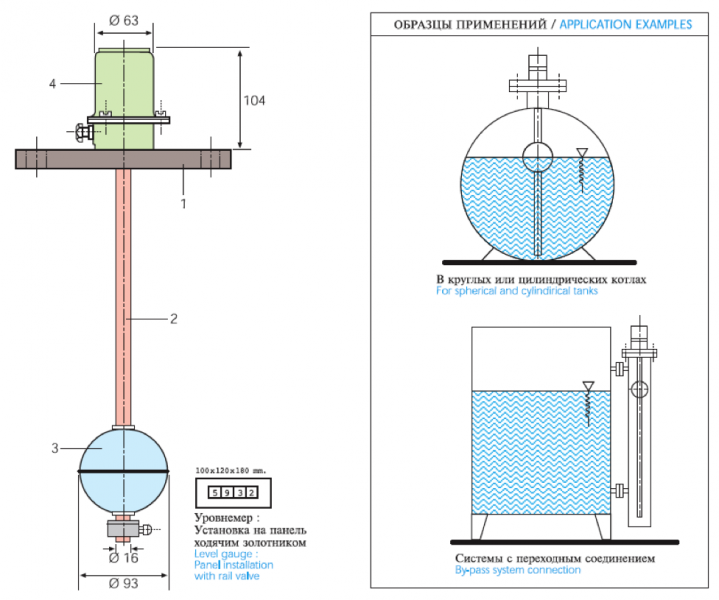

Стандартное соединение 3 линий см. рис. Standard 3 lines connection as shown in sketch |
Сферы применения:
- Водостоки и канализационные системы
- Сливные и наполнительные емкости
- Цистерны с химическим и нефтехимическим составом
- Баки с жидким бутаном, пропаном для химии и нефти
- Котлы для производства пищевого масла
- Цистерны с дизельным топливом и генераторы
- Замеры уровня реки у баржей или дамб
- Рыбные питомники - аквариумы
- Топливные баки вертолета, батискафов и судов
