CV 10/p1
Дисковой обратный клапан. Межфланцевый
Особенности
Обратные клапаны являются арматурами общего применения для систем с носителями жидкости, газа и пара. Обеспечивают надежную работу систем даже в сложных конструкциях.
Одними из главных преимуществ межфланцевого обратного клапана OVERCON Disco Checkvalve CV 10/р1, выступают доступность обслуживания, экономия времени обслуживания, а также экономия занимаемой площади.
Рабочие условия с применением уплотнителя: EPDM (этиль пропилен) уплотнитель: от -30 до + 100°С. Для воды, конденсата и пара.
Сферы применения
- Отопительные, вентиляционные трубы;
- Деревообрабатывающяя и бумажная индустрия.
| Рабочие условия | |
|---|---|
| Номинальное давление PN | 6 |
| Мин. доп. температура C | -30 |
| Макс. рабочее давление (bar) | 6-3-2-1,5 |
| Температура зависящая от давления | 20-50-80-100 |
| Вес / Weigh is | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Фланцевый | |||||||||
| Диаметры (мм) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| Вес (кг.) | 0.8 | 0.13 | 0.16 | 0.33 | 0.54 | 0.89 | 1.2 | 2.1 | 3.1 |

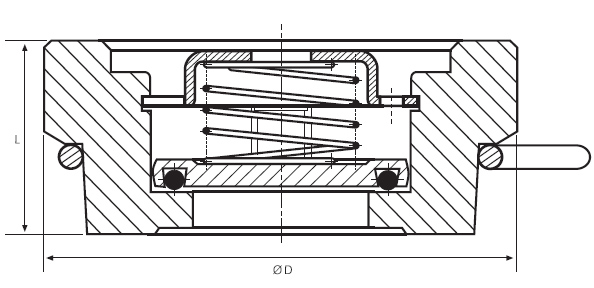

| Размеры | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Размеры (мм) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| L (mm) | 16 | 19 | 21 | 27 | 31 | 40 | 46 | 50 | 60 |
| D (mm) | 39 | 46 | 54 | 70 | 80 | 96 | 1 3 | 130 | 150 |
| Давление при открытии | ||||
|---|---|---|---|---|
| DN (mm) | Давление при открытии (mbar) | |||
| Направление потока | ||||
| Беспружинный | Пружинный | |||
| ↑ | ↑ | → | ↓ | |
| 15 | 0.4 | 22.8 | 22.4 | 22.0 |
| 20 | 0.4 | 22.8 | 22.4 | 22.0 |
| 25 | 0.4 | 22.8 | 22.4 | 22.0 |
| 32 | 0.5 | 24 | 23.5 | 23.0 |
| 40 | 0.5 | 24.5 | 24.0 | 23.5 |
| 50 | 0.6 | 24.7 | 24.1 | 23.5 |
| 65 | 0.7 | 25.4 | 24.7 | 24.0 |
| 80 | 0.8 | 26.6 | 25.8 | 25.0 |
| 100 | 0.9 | 27.3 | 26.4 | 25.5 |
