СV 11/s1 & s2
Дисковой обратный клапан
Межфланцевый
Особенности
Обратные клапаны являются арматурами общего применения для систем с носителями жидкости, газа и пара. Обеспечивают надежную работу систем даже в сложных конструкциях. Одними из главных преимуществ межфланцевого обратного клапана OVERCON CV 11 /s1 & s2 выступают доступность обслуживания, экономия времени обслуживания, а также экономия занимаемой площади.
|
РАБОЧИЕ УСЛОВИЯ |
|
|
Номинальное давление PN |
40 |
|
Min. доп. температура C |
-10 |
|
Мак. рабочее давление (bar) |
40-38-37 |
|
Температура зависящая от давления С |
100-200-300 |
|
ВЕС |
||||
|
Соединения / Connections |
Межфланцевый |
|||
|
Диаметры мм |
125 |
150 |
200 |
250 |
|
Вес кг |
8.1 |
11.2 |
20.4 |
32 |
Сферы применения
Отопительные, вентиляционные трубы
Деревообрабатываюшяя и бумажная индустрия
Сталелитейная и ископаемая промышленность
Минеральное и топливное производство
Текстильная промышленность
Судостроение
|

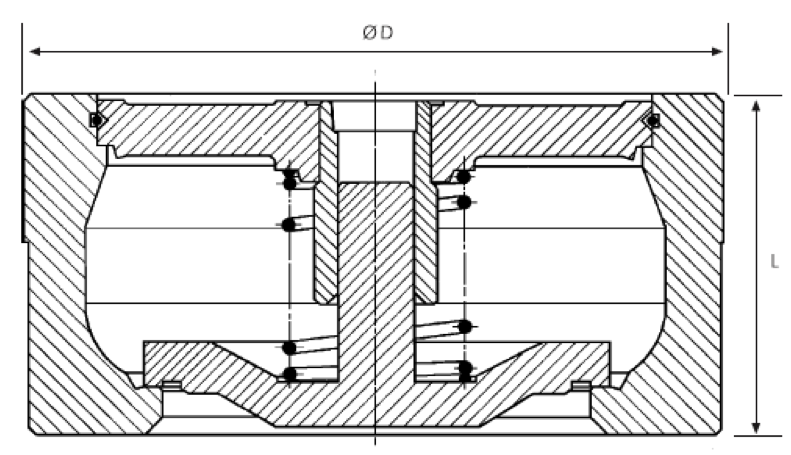

РАЗМЕРЫ |
||||
|
Диаметры мм |
125 |
150 |
200 |
250 |
|
L mm |
90 |
106 |
142 |
200 |
|
D mm |
183 |
210 |
264 |
328 |
|
ПОСТУПАТЕЛЬНОЕ ДАВЛЕНИЕ / OPENING PRESSURES |
||||
|
|
Давление при открытии mbar |
|||
|
|
Направление потока / Direction of flow |
|||
|
|
|
Пружинный / With Springs |
||
|
DN |
Беспружинный ↑ |
↑ |
→ |
↓ |
|
125 |
12 |
34 |
22 |
10 |
|
150 |
13.5 |
37 |
23.5 |
10 |
|
200 |
16 |
42 |
26 |
10 |
|
250 |
15.3 |
46.9 |
31.5 |
16 |
