CV 10/s1 & s2
ДИСКОВЫЙ ОБРАТНЫЙ КЛАПАН
Межфланцевый
Особенности
Обратные клапаны являются арматурами общего применения для систем с носителями жидкости, газа и пара. Обеспечивают надежную работу систем даже в сложных конструкциях. Одними из главных преимуществ межфланцевого обратного клапана OVERCON CV 10/s1 и s2 выступают доступность обслуживания, экономия времени обслуживания, а также экономия занимаемой площади.
Рабочие условия с применением уплотнителя:
EPDM (этиль пропилен) уплотнитель:
от -50 до +150°С. Для воды, конденсата и пара.
FKM (флоропласт) уплотнитель:
от -25 до +200°С.
Сферы применения
Отопительные, вентиляционные трубы
Дсрсвообрабатывающяя и бумажная индустрия
Сталелитейная и ископаемая промышленность
Минеральное и топливное производство
Текстильная промышленность
Судостроитсльство
|
РАБОЧИЕ УСЛОВИЯ |
|
|
Номинальное давление PN |
40 |
|
Мин. доп. температура С |
-10 |
|
Мак. рабочее давление |
40 - 38 - 37 |
|
Температура зависящая от давления |
100-200-300 |
|
ВЕС |
|||||||||
|
Соединения |
Фланцевое |
||||||||
|
Диаметры мм |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
Вес кг |
0.8 |
0.13 |
0.18 |
0.33 |
0.54 |
0.89 |
1.2 |
2.1 |
3.1 |
|

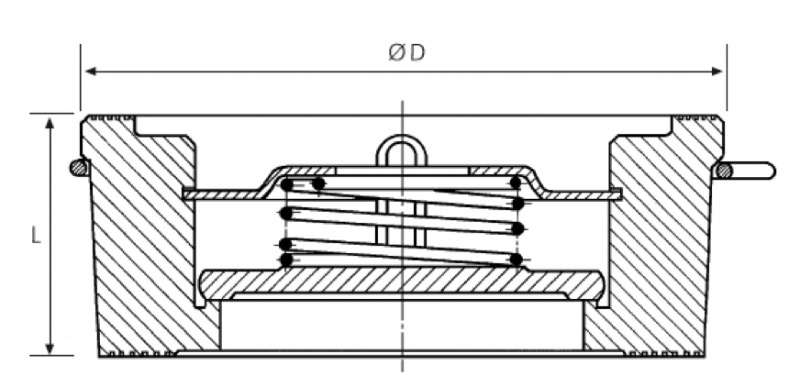

РАЗМЕРЫ |
|||||||||
|
Диаметры мм |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
L (mm) |
16 |
19 |
21 |
27 |
31 |
40 |
46 |
50 |
60 |
|
D (mm) |
39 |
46 |
54 |
70 |
80 |
96 |
113 |
130 |
150 |
|
ПОСТУПАТЕЛЬНОЕ ДАВЛЕНИЕ / OPENING PRESSURES |
||||
|
DN |
Давление при открытии mbar / |
|||
|
Направление потока / Direction of low |
||||
|
Беспружинный ↑ |
Пружинный |
|||
|
↑ |
→ |
↓ |
||
|
15 |
2.5 |
25 |
22.5 |
20 |
|
20 |
2.5 |
25 |
22.5 |
20 |
|
25 |
2.5 |
25 |
22.5 |
20 |
|
32 |
3.5 |
27 |
23,5 |
20 |
|
40 |
4 |
28 |
24 |
20 |
|
50 |
4.5 |
29 |
24.5 |
20 |
|
65 |
5 |
30 |
25 |
20 |
|
80 |
5.5 |
31 |
25.5 |
20 |
|
100 |
6.5 |
33 |
26.5 |
20 |
