TDK 45
ТЕРМОДИНАМИЧЕСКИЙ
КОНДЕНСАТООТВОДЧИК
THERMODYNAMIC STEAM TRAP
Особенности:
Герметичные детали термодинамического конденсатоотводчика OVERCON TDK 45 изготовлены из нержавеющей, а корпус из кованной стали С 22.8 в соответствии с нормами DIN. В рабочих условиях противодействующее давление не должно превышать начальное давление на 80%. Конденсатоотводчик TDK 45 в зависимости от объема и плотности конденсата временами может производить попеременный выброс конденсата. По желанию конденсатоотводчик TDK 45 предоставляется с запасными деталями. Чистка и уход 'У'-образного фильтра легкодоступна и расположена под корпусом.
|
РАБОЧИЕ УСЛОВИЯ / OPERATING CONDITIONS |
|
|
Мак. доп. давление / Max. Allowable Pressure РМА (bar) |
65 |
|
Мак. доп. температура / Max. Allowable Temp. ТМА (С) |
450 |
|
Мак. раб. давление / Max. Operating Pressure РМО (bar) |
40 |
|
Мак. дифф. давление / Max. Differential Pressure PMD (bar) |
32 |
|
Мак. раб. температура / Max. Operating Temp. ТМО |
400 |
|
ВЕС / WEIGHTS |
|||
|
Типы соединений Connections |
Фланцевое Flanged |
Резьбовое Screwed |
Под приварку Butt wold |
|
Диаметры мм / Sizes mm |
15-20-25 |
1/2-3/4-1 |
1/2 - 3/4 -1 |
|
Вес в кг / Weights kgs |
3.4-4.1 -4.5 |
1.8-1.7-1.6 |
1.9 -1.9 -1.9 |
Сферы применения:
- Сушилки
- Прессовочные аппараты
- Рубашки паровых котлов
- Гладильные аппараты
TDK 45 следует устанавливать в горизонтальном / параллельном положении к трубосистеме.
|

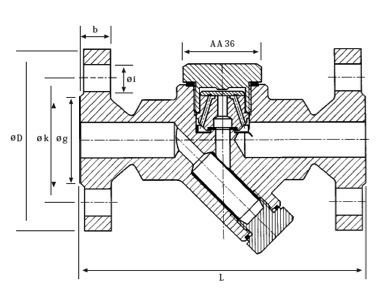

РАЗМЕРЫ / DIMENSIONS |
||||||||
|
Диаметры / Size |
L-LI |
H-H1-H2 |
D |
b |
к |
g |
i |
Кол-во отверстий |
|
15 |
150-95 |
40-100 - 42 |
95 |
16 |
65 |
45 |
14 |
4 |
|
20 |
150-95 |
40-100 - 42 |
105 |
18 |
75 |
48 |
14 |
4 |
|
25 |
160-95 |
40-100-42 |
115 |
18 |
85 |
68 |
14 |
4 |
