TDK PS

ТЕРМОДИНАМИЧЕСКИЙ

КОНДЕНСАТООТВОДЧИК

THERMODYNAMIC STEAM TRAP

Особенности:

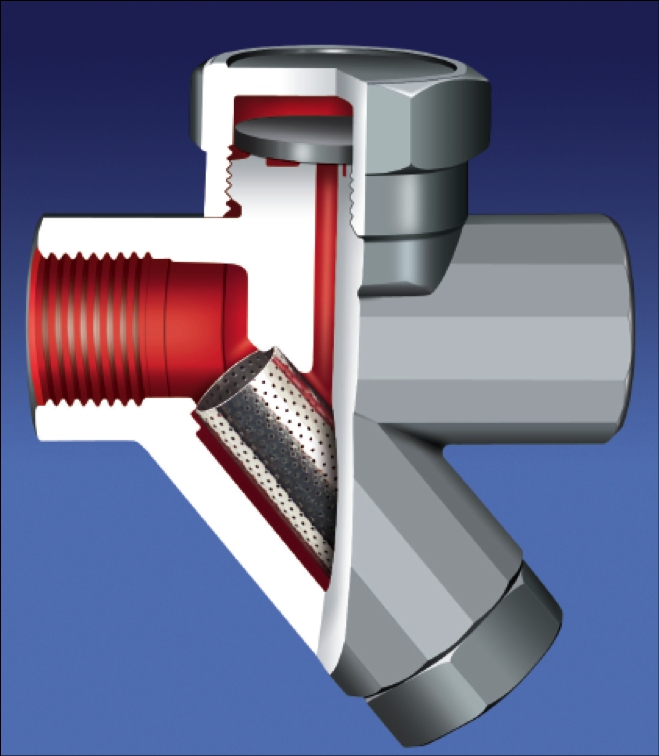

Герметичные детали термодинамического конденсатоотводчика OVERCON TDK PS изготовлены из нержавеющей стали, а корпус из нержавеющего литого железа. В рабочих условиях противодействующее давление не должно превышать начальное давление на 80%. Конденсатоотводчик TDK PS в зависимости от объема и плотности конденсата временами может производить попеременный выброс коненсата. По желанию конденсатоотводчик TDK PS предоставляется с запасными деталями. Чистка и уход за 'У'-образным фильтром, который расположен под корпусом легкодоступны.


РАБОЧИЕ УСЛОВИЯ / OPERATING CONDITIONS

Мак. доп. давление / Max. Allowable Pressure РМА (bar)

63

Мак. доп. температура / Max, Allowable Temp. IMA С

400

Мак. раб. давление / Max. Operating Pressure PMO (bar)

42

Мак. раб. температура / Max. Operating Temp. TMO С

400



ВЕС / WEIGHTS

Типы соединений

Connections

Фланцевое

Flanged

Резьбовое

Screwed

Под приварку

Butt weld

Диаметры мм / Sizes mi


1/2"-3/4"-1"


Вес в кг / Weights kgs


0.94 -1.1 -1.6


Сфера применения:

  • Сушилки
  • Прессовочные аппараты
  • Рубашки паровых котлов
  • Гладильные аппараты

Для эффективной и долгосрочной службы TDK PS следует устанавливать в горизонтальном /параллельном положении к трубосистеме.

tdkpst1tdkpst2

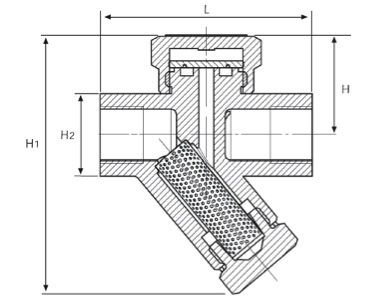

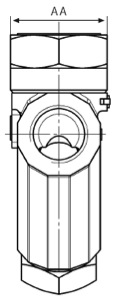

РАЗМЕРЫ / DIMENSIONS

Размеры дюйм / Size inch

L

H

H1

H2

AA

1/2"

78

36,5

94

30

35

3/4"

90

43

103

36.5

40

1"

95

51

115.5

43

45
