ТКК 3
ТЕРМОСТАТНЫЙ
КОНДЕНСАТООТВОДЧИК
С 3-мя термостатными капсулами
THERMOSTATIC STEAM TRAP
With 3 Thermostatic Capsules
Особенности:
Термостатный конденсатоотводчик ТКК 3 специально разработан для сброса больших объемов конденсата и сконструирован с высокой стойкостью против коррозии и гидроудара в соответствии с стандартами DIN по немецкой технологии производства котлов (TRD) и приборов давления (AD). За счет своего регулятора мембранной капсулы устойчив против коррозии и гидроудара. Отличием ТКК 3 выступает его ровная форма фильтра, для чистки которой достаточно снять крышку. Корпус и крышка изготовлены из кованной стали, остальные детали в том числе и сетка фильтра изготовлены из нержавеющей стали. В термостатных конденсатоотводчиках OVERCON ТКК 3 также используются 3 различные капсулы. Стандартное производство капсулы OVERCON ТКК 3 имеет S (зигзагообразную) форму.
|
РАБОЧИЕ УСЛОВИЯ / OPERATING CONDITIONS |
|
|
Мак. допустимое давление / Max, Allowable Pressure РМА (bar) |
10 |
|
Мак. допустимая температура / Max. Allowable Temp. ТМА (*С) |
400 |
|
Мак. рабочее давление / Max. Operating Pressure РМО (bar) |
32 |
|
Мак. дифф. давление / Max,Differential Pressure PMD (bar) |
22 |
|
Мак. рабачая температура / Max. Operating Temp. ТМС |
250 |
|
ВЕС / WEIGHTS |
|||
|
Типы соединений Connections |
Фланцевое Flanged |
Резьбовое Screwed |
Под приварку Butt weld |
|
Диаметры мм / Sizes mm |
15-20-25 |
1/2-3/4 - 1 |
1/2-3/4-1 |
|
Вес кг / Weights kgs |
4.3-4.6-5.3 |
2.4-2.4-2.3 |
2.5-2.5-2.4 |
Сфера применения:
- Сушильные блоки
- Прессовочные агрегаты
- Рубашка паровых линий
- Конвекторные отопители
- Обогреватели
Термостатные конденсатоотводчики работают в любом установленном положении.
|

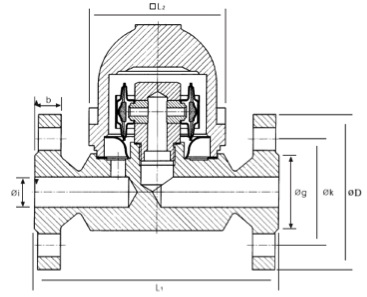

РАЗМЕРЫ / DIMENSIONS |
|||||||
|
Диаметры / Size |
L- LI - L2 |
H-H1 |
D |
Ь |
к |
g |
i |
|
15 |
95-150-82 |
93-41 |
95 |
16 |
65 |
45 |
14 |
|
20 |
95-150-82 |
93-41 |
105 |
18 |
75 |
58 |
14 |
|
25 |
95-160-82 |
93-41 |
115 |
18 |
85 |
68 |
14 |
