ТКК 11
ТЕРМОСТАТНЫЙ
КОНДЕНСАТООТВОДЧИК
THERMOSTATIC STEAM TRAP
Особенности:
Корпус термостатного конденсатоотводчика ТКК 11 серии OVERCON изготовлен из латуни, внутренние детали из нержавеющей стали и предназначаются в основном для систем с низким давлением в текстильном и швейном отраслях, паровых радиаторах. Термостатный конденсатоотводчик ТКК 11с автоматическим сбросом воздуха защищен от гидроудара и коррозии, а также в зависимости от уровня конденсата производит прерывистые или же наоборот непрерывные выбросы конденсата из системы. В отличие от термостатного ТКК 61 конденсатоотводчик ТКК 11 имеет угловую форму, меньший объем сброса и выполнен из латуни.
|
РАБОЧИЕ УСЛОВИЯ / OPERATING CONDITIONS |
|
|
Мак. доп. давление / Max. Allowable Pressure РМА (bar) |
16 |
|
Мак. доп. температура / Max. Allowable ip. ТМА ("С) |
200 |
|
Мак. раб. давление / Max. Operatinq Pressure |
10 |
|
Мак. дифф. давление |
7 |
|
Мак. раб. температура (С) |
150 |
|
ВЕС / WEIGHTS |
|||
|
Типы соединений Connections |
Фланцевое Flanged |
Резьбовое Screwed |
Под приварку Butt weld |
|
Диаметры мм / Sizes mm |
|
1/2 |
|
|
Вес в кг / Weights kgs |
|
0.4 |
|
Сфера применения:
- Гладильные оборудования
- Радиаторы
Термостатные конденсатоотводчики работают в любом установленном положении.
|

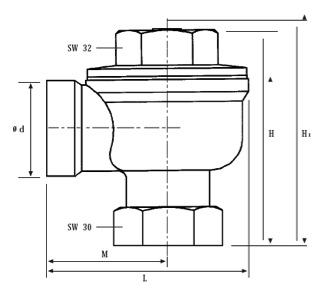

РАЗМЕРЫ / DIMENSIONS |
||||||
|
Диаметры / Size |
L |
H-HI |
M |
К |
D |
d |
|
15-20 |
63 |
66-80 |
38 |
38 |
50 |
30 |
