TDK 71
ТЕРМОДИНАМИЧЕСКИЙ
КОНДЕНСАТООТВОДЧИК
THERMODYNAMIC STEAM TRAP
Особенности:
Герметичные детали термодинамического конденсатоотводчика OVERCON TDK 71 изготовлены из нержавеющей стали, а корпус из нержавеющего литого железа. В рабочих условиях противодействующее давление не должно превышать начальное давление на 80%. Конденсатоотводчик TDK 71 в зависимости от объема и плотности конденсата временами может производить попеременный выброс конденсата. По желанию конденсатоотводчик TDK 71 предоставляется с запасными детатями. Чистка и уход за 'У'-образным фильтром, который расположен под корпусом легкодоступны.
|
РАБОЧИЕ УСЛОВИЯ / OPERATING CONDITIONS |
|
|
Мак. доп. давление / Max. Allowable Pressure РМА (bar) |
63 |
|
Мак. доп. температура / Max. Allowable Temp, ТМА (*С) |
400 |
|
Мак. раб. давление / Vix. Operating Pressure РМО (bar) |
42 |
|
Мак. раб. температура / Max. Operating Temp. TMO ("С) |
400 |
|
ВЕС / WFIGHTS |
|||
|
Типы соединений / Connections |
Фланцевое Flanged |
Резьбовое Screwed |
Под припарку Butt weld |
|
Дюйм / Sizes inch |
|
1/2"-3/4'-1" |
|
|
Вес в кг / Weights kg |
|
0.94 - 1.1 - 1.6 |
|
Сферы применения:
- Сушилки
- Прессовочные аппараты
- Рубашки паровых котлов
- Гладильные аппараты
TDK 71 следует устанавливать в горизонтальном / параллельном положении к трубосистеме.
|

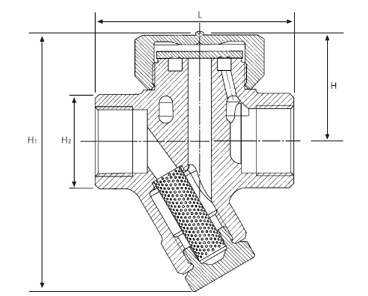

РАЗМЕРЫ / DIMENSIONS |
|||||
|
Размеры в дюймах |
L |
H |
H1 |
H2 |
AA |
|
1/2" |
78 |
41 |
95 |
33 |
41 |
|
3/4" |
90 |
43 |
110 |
39 |
41 |
|
1" |
95 |
52 |
124 |
45 |
55 |
