TKK 2N
ТЕРМОСТАТНЫЙ
КОНДЕНСАТООТВОДЧИК
THERMOSTATIC STEAM TRAP
Особенности / Main Features
Термостатные конденсатоотводчики OVERCON TKK 2N сконструированы с высокой стойкостью против коррозии в соответствии с стандартами DIN по немецкой технологии производства котлов (TRD) и приборов давления (AD). Термостатный конденсатоотводчик с регулятором мембранной капсулы устойчив против коррозии и гидроудара. Отличие TKK 2N его ровная форма фильтра. Для чистки фильтра достаточно снять крышку. Корпус и крышка изготовлены из кованной стали, остальные детали из нержавеющей стали. В термостатных конденсатоотводчиках OVERCON TKK 2N используются 3 различные капсулы. Стандартное производство капсулы OVERCON TKK 2N имеет S (зигзагообразную) форму.
|
РАБОЧИЕ УСЛОВИЯ / OPERATING CONDITIONS |
|
|
Мак. допустимое давление / Max. Allowable Pressure РМА (bar) |
40 |
|
Мак. допустимая температура / Max. Allowable Temp. ТМА (*С) |
400 |
|
Мак. рабочее давление / Max. Operating Pressure РМО (bar) |
32 |
|
Мак. дифф. давление / Max. Differential Pressure PMD (bar) |
22 |
|
Мак. раб. температура / Max. Operating Temperature ТМО ГС) |
250 |
|
ВЕС / WEIGHTS |
|||
|
Типы соединений Connections |
Фланцевое |
Резьбовое Screwed |
Под приварку Butt weld |
|
Диаметры мм / Sizes mm |
15-20-25 |
1/2*- 3/4"-1" |
1/2"- 3/4"-1" |
|
Вес кг |
3.3-3.8-4.3 |
1.6-1.5-1.4 |
1.7-1.7-1.7 |
Сферы применения / Typical Applications
Труботрассы / Tracing Lines
Сушильные блоки / Drying Units
Прессовочные агрегаты / Pressing Units
Рубашки паровых линий / Steam Jacket Pipel
Гладильные оборудования / Iron Machines
|

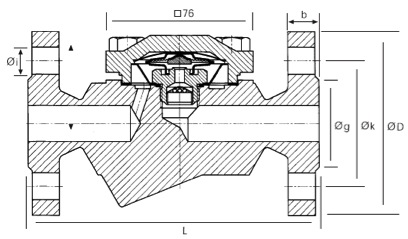

РАЗМЕРЫ / DIMENSIONS |
||||||||
|
Диам. / Size |
L - LI |
H-H1 -H2 |
D |
b |
к |
g |
i |
Кол-во отверстий |
|
15 |
150 - 95 |
45-67-40 |
95 |
16 |
65 |
45 |
14 |
4 |
|
20 |
150 - 95 |
45-67-40 |
105 |
18 |
75 |
58 |
14 |
4 |
|
25 |
160-95 |
45-67-40 |
115 |
18 |
85 |
68 |
14 |
4 |
